JM744X Гидравлический угловой быстрооткрывающийся клапан для выпуска бурового раствора

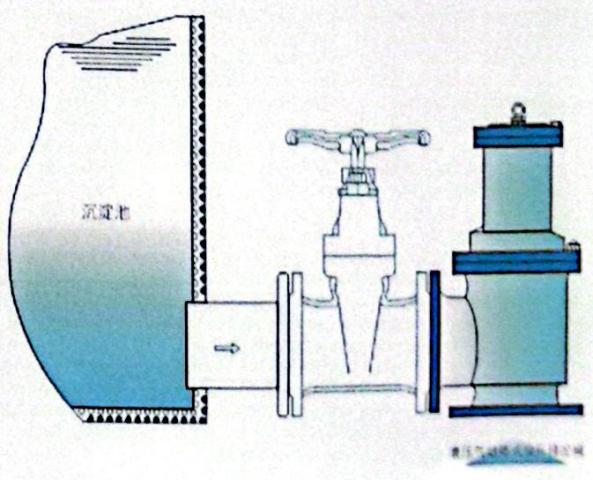

Устанавливается с внешней стороны нижней стенки различных отстойников и служит для удаления осадка и загрязнений со дна резервуара.
Описание
маркер
Описание продукции
Особенности конструкции и назначение
Устанавливается с внешней стороны нижней стенки различных отстойников и служит для удаления осадка и загрязнений со дна резервуара.
Изделие представляет собой узел, состоящий из гидроцилиндра и углового запорного клапана. Поршень гидроцилиндра приводит в движение клапан, открывая или закрывая проходное сечение корпуса клапана для управления потоком среды.
Уплотнение поршня гидроцилиндра выполнено из высококачественной резины, отличается надёжной герметичностью и долговечностью. Клапан и седло имеют мягкое уплотнение, обеспечивающее герметичность и отсутствие протечек. Управление осуществляется с помощью электрического или ручного двухпозиционного четырёхходового распределителя, удобно и централизованно.
Основные материалы компонентов
| Номер | Наименование детали | Материал |
| 1 | Корпус клапана | Высокопрочный чугун |
| 2 | Крышка клапана | Высокопрочный чугун |
| 3 | Шток | Нержавеющая сталь |
| 4 | Клапан | Высокопрочный чугун |
| 5 | Крепёж | Нержавеющая сталь |
| 6 | Уплотнительное кольцо | Этилен-пропиленовый каучук |
Основные технические параметры
| Номинальный диаметр | DN(мм) | 80~400 |
| Номинальное давление | PN(МПа) | 1.0 |
| Испытательное давление PS(МПа) | Корпус | 1.5 |
| Уплотнение | 1.1 | |
| Рабочая температура | 0~80℃ | |
| Рабочая среда | вода, нефтепродукты и др. | |

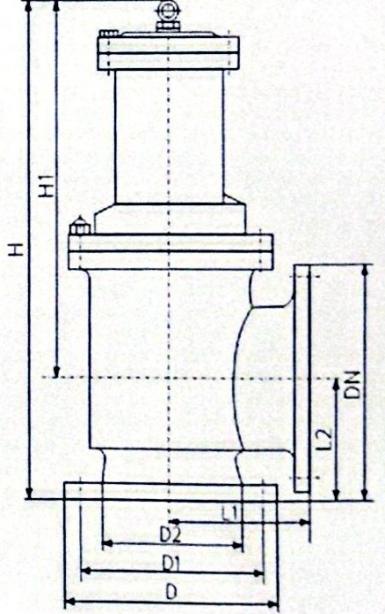

Основные габаритные размеры
| Номинальный диаметр DN (мм) |
D |
D1 |
D2 |
Размеры (мм) | Резьба подключения: G | ||
| H | L1 | L2 | |||||
| 80 | 200 | 160 | 132 | 480 | 135 | 125 | 1/2" |
| 100 | 220 | 180 | 156 | 500 | 145 | 125 | 1/2" |
| 150 | 285 | 240 | 211 | 620 | 175 | 145 | 1/2" |
| 200 | 340 | 295 | 266 | 735 | 225 | 185 | 1/2" |
| 250 | 395 | 350 | 319 | 805 | 260 | 205 | 1/2" |
| 300 | 445 | 400 | 370 | 940 | 280 | 245 | 3/4" |
| 350 | 505 | 460 | 429 | 1100 | 305 | 270 | 3/4" |
| 400 | 565 | 515 | 480 | 1200 | 340 | 310 | 1" |
