Фильтры
Y-образный фильтр — это неотъемлемый элемент трубопроводной системы транспортировки рабочей среды. Как правило, он устанавливается на входе редукционных, предохранительных, постоянных уровневых клапанов или других устройств, чтобы удалить примеси из среды и обеспечить нормальную работу клапанов и оборудования.
Описание
маркер

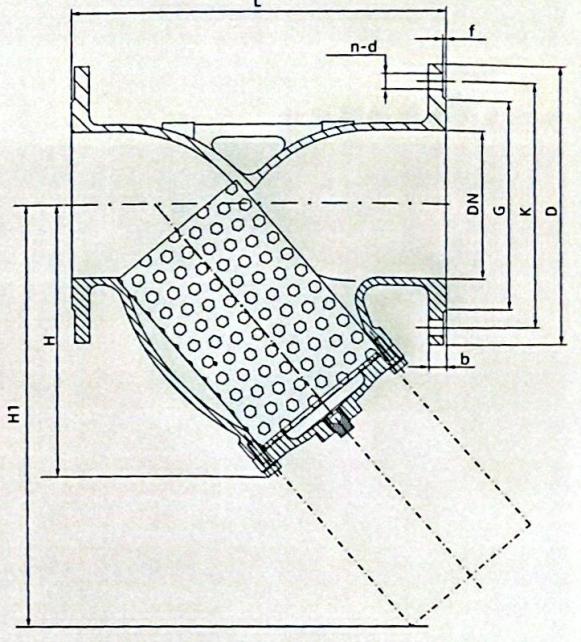

Структурные особенности и назначение
Y-образный фильтр — это неотъемлемый элемент трубопроводной системы транспортировки рабочей среды. Как правило, он устанавливается на входе редукционных, предохранительных, постоянных уровневых клапанов или других устройств, чтобы удалить примеси из среды и обеспечить нормальную работу клапанов и оборудования. Данный фильтр отличается компактной конструкцией, низким гидравлическим сопротивлением и удобством очистки.
Применимая рабочая среда: вода, масло, газ.Типовые параметры фильтрующей сетки:для воды: 18–30 ячеек/см², для газа: 40–100 ячеек/см², для масла: 100–480 ячеек/см². Фильтрующая сетка может быть изготовлена по требованиям заказчика.
Основные материалы деталей
| Материал корпуса | Материал фильтрующей сетки | Общая площадь сетки |
| Шаровидный графитный чугун | Нержавеющая сталь | 3-4DN |
| Шаровидный графитный чугун | Нержавеющая сталь | 3-4DN |
| Литая сталь | Нержавеющая сталь | 3-4DN |
Основные технические параметры
| Условное давление (MPa） | Давление гидроиспытания (MPa) | Рабочее давление (MPa) |
| 1.0 | 1.1 | 1.0 |
| 1.6 | 1.76 | 1.6 |
| 2.5 | 2.75 | 2.5 |
Принятые стандарты
| Проектирование | GB/T41681-2022 |
| Фланцевое соединение | GB/T 17241.6 |
